如何選擇合適規格的銅編織線軟連接？

選擇合適規格的銅編織帶軟連接需要綜合考慮電氣性能、機械性能、環境因素以及安裝條件。以下是具體的選擇步驟和關鍵參數：

1. 確定電流負載（核心參數）
- 載流量計算：根據應用場景的大工作電流（包括峰值電流）選擇截面積。一般銅編織帶的載流量可按 3-5 A/mm2（短期峰值可達10 A/mm2）估算。
- 示例：若工作電流為200A，建議選擇截面積至少50 mm2（200A ÷ 4 A/mm2）的編織帶。
- 溫升要求：高電流場景需考慮溫升，可通過增大截面積或選擇鍍錫銅（抗氧化性更好）來降低電阻。


2. 電壓等級
- 耐壓值：常規銅編織帶耐壓≤600V，高壓場景（如光伏、電力設備）需選擇加強絕緣層或更高耐壓型號。

3. 機械性能
- 長度與柔性：
  - 長度應預留10%-20%余量，避免安裝時拉扯。
  - 頻繁振動場景（如電機、變壓器）需選擇高柔性編織帶（細銅絲多股結構）。
  - 拉伸強度：根據機械應力選擇，如重型設備需加厚編織層或添加不銹鋼支撐線。


4. 環境適應性
- 防腐要求：

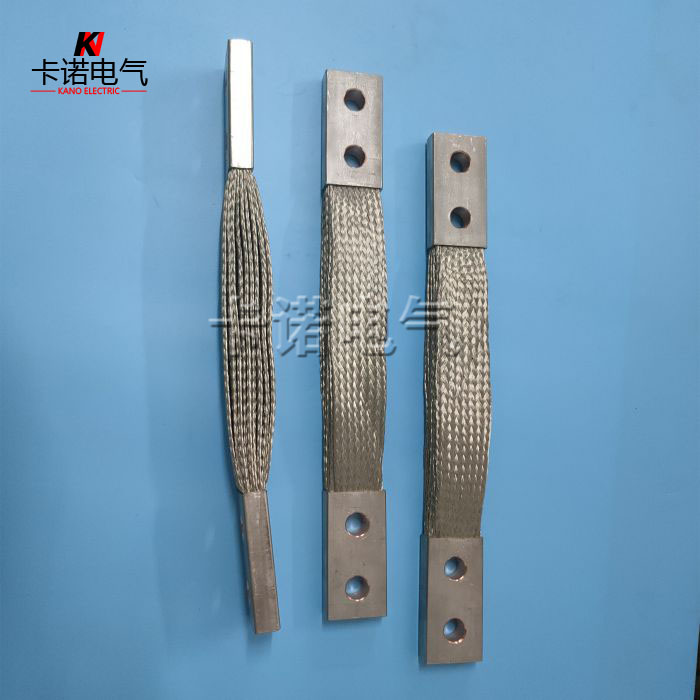

  - 潮濕/腐蝕環境：優先選擇鍍錫銅編織帶（防氧化、耐酸堿）。

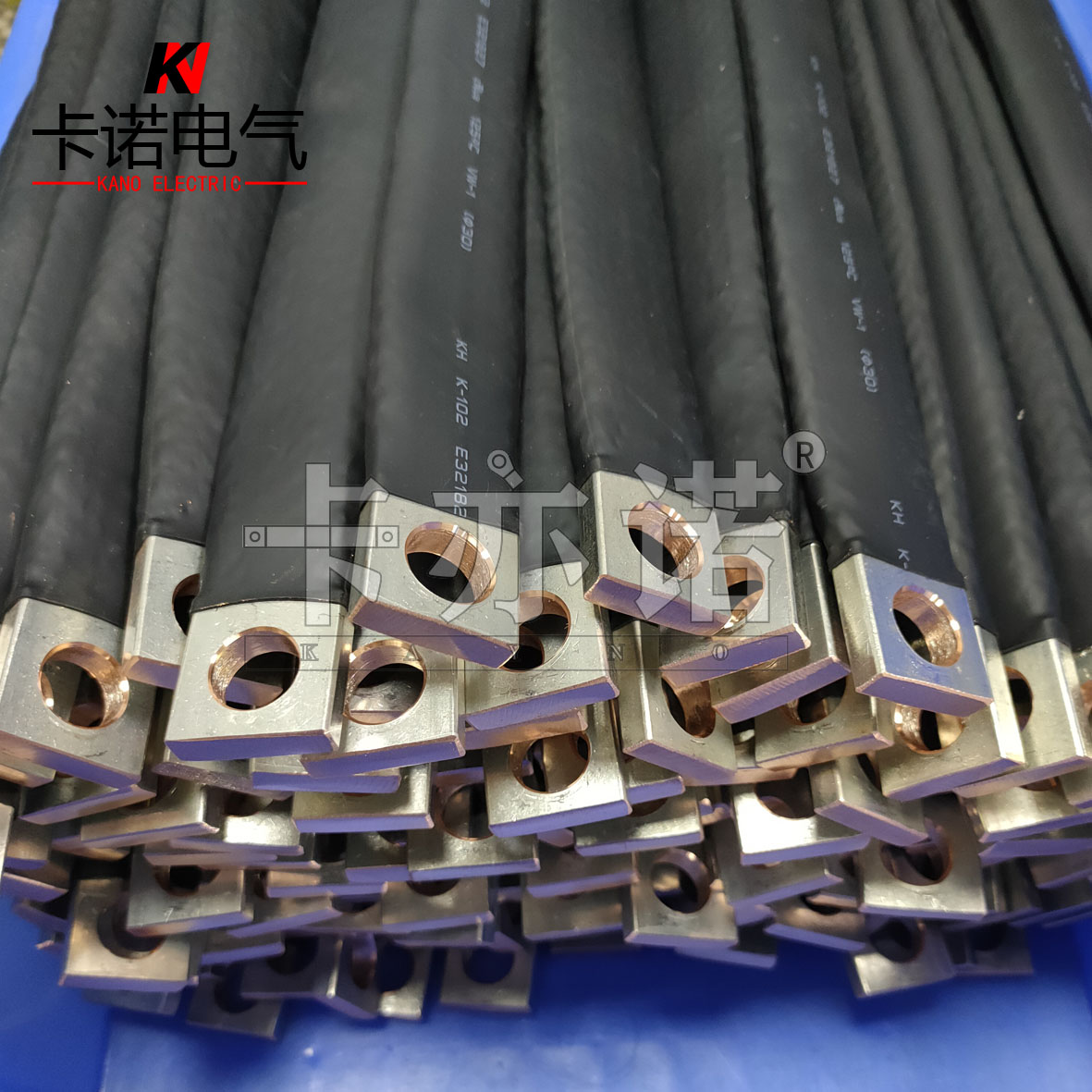

  - 高溫環境：選用耐高溫硅膠或PVC絕緣層（如-50℃~200℃）。
- 防護等級：戶外或粉塵環境可選帶護套的型號（如IP67）。


5. 連接端子的匹配
- 端子類型：確保兩端接頭（銅管、螺栓孔、OT端子等）與設備接口匹配。
  - 示例：M8螺栓孔需搭配內徑8mm的銅端子。
- 壓接/焊接工藝：大電流建議采用壓接+焊錫加固，避免接觸電阻過大。


6. 應用場景示例
- 新能源電池：150mm2鍍錫銅編織帶，帶硅膠護套（防酸防腐）。
- 電力接地：50mm2裸銅編織帶，壓接OT端子。
- 工業電機：25mm2高柔性編織帶，長度200mm±10%。
